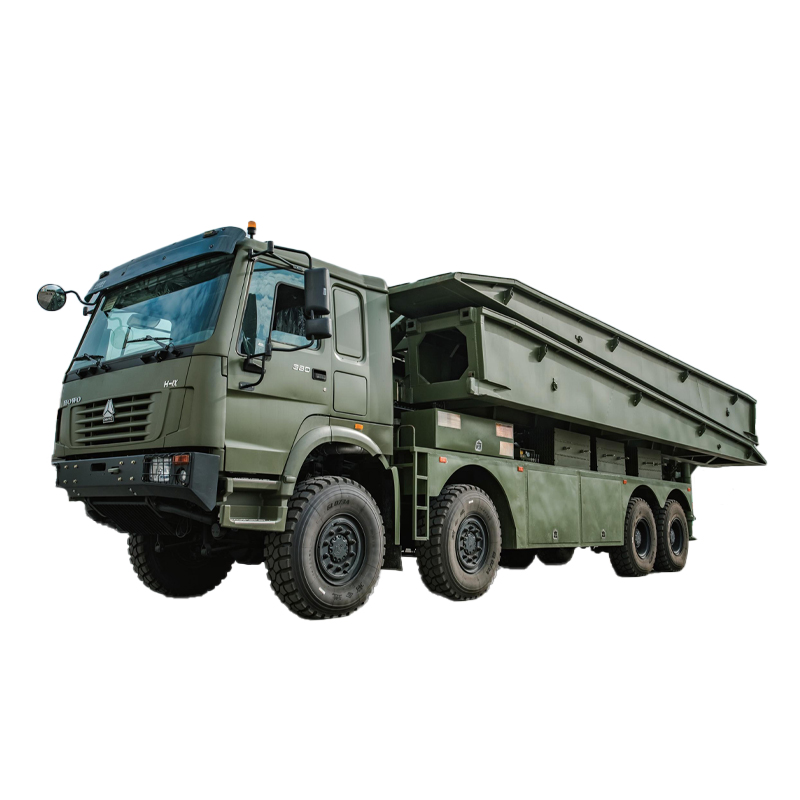

Puente rápido mecanizado HZ21/HZ24/HZ26

​

Ventajas principales (compartidas por HZ21/HZ24/HZ26)

Operación integrada montada en vehículo: el puente y el vehículo de lanzamiento forman una sola unidad: el montaje y la recuperación se ejecutan directamente por el vehículo, lo que elimina la dependencia de grúas o maquinaria auxiliar y permite una operación independiente en áreas remotas.

Respuesta ultrarrápida: los tres modelos logran un tiempo de montaje y recuperación de 10 minutos, lo que reduce el período de espera de los convoyes de vehículos a solo unos minutos, algo fundamental para evitar la exposición a riesgos en situaciones de emergencia o combate.

Baja demanda de mano de obra: solo se requieren 2 operadores para completar todo el proceso (desde el posicionamiento del vehículo hasta la preparación del puente), lo que reduce la presión de despliegue de personal para los equipos de campo, especialmente en entornos con recursos limitados.

:Todos los modelos admiten una carga de oruga de 60 t y una carga de eje de 17 t (compatible con vehículos con clasificación MLC70), lo que permite acomodar de forma segura vehículos de transporte blindados, camiones de rescate de emergencia y equipos militares.

Alta movilidad: cuenta con una velocidad máxima de conducción de 80 km/h; el chasis del vehículo permite un despliegue rápido en sitios de desastre o tácticos, incluso en caminos rurales pavimentados o bien mantenidos.

Flexibilidad de cobertura de tramo: con tres opciones de tramo (21 m/24 m/26 m), la serie se adapta a diversos anchos de obstáculos, desde zanjas secas angostas (HZ21) hasta ríos pequeños más anchos (HZ26), evitando la necesidad de diseños de puentes personalizados.

Especificaciones técnicas (por modelo)

1. Puente rápido mecanizado HZ21

Peso total: 32t (optimizado para transporte por carretera y maniobrabilidad)

Dimensiones del vehículo y del puente (largo x ancho x alto): 13,5 m × 3,3 m × 3,6 m

Carga sobre orugas: 60 t; Carga por eje: 17 t

Longitud del tramo del puente: 21 m (diseño de un solo tramo para cruzar obstáculos directamente)

Ancho del tramo del puente: 3,3 m (apto para vehículos pesados ​​de un solo sentido)

Tiempo de erección y recuperación: 10 min

Velocidad máxima de conducción: 80 km/h

Número de operadores: 2

2. Puente rápido mecanizado HZ24

Peso total: 33t

Dimensiones del vehículo y del puente (largo x ancho x alto): 13,98 m × 3,4 m × 3,7 m

Carga sobre orugas: 60 t; Carga por eje: 17 t

Longitud del tramo del puente: 24 m (cubre espacios más anchos que el HZ21)

Ancho del tramo del puente: 3,4 m (ligeramente más ancho para facilitar el paso de vehículos)

Tiempo de erección y recuperación: 10 min

Velocidad máxima de conducción: 80 km/h

Número de operadores: 2

3. Puente rápido mecanizado HZ26

Peso total: 40 t (mayor peso para soportar un tramo más largo)

Dimensiones del vehículo y del puente (largo x ancho x alto): 15,5 m × 3,64 m × 3,8 m

Carga sobre orugas: 60 t; Carga por eje: 17 t

Longitud del tramo del puente: 26 m (incluida la rampa) (el tramo más largo de la serie, para ríos de tamaño mediano)

Ancho del tramo del puente: 3,48 m (paso más ancho para un cruce estable de vehículos pesados)

Tiempo de erección y recuperación: 10 min

Velocidad máxima de conducción: 80 km/h

Número de operadores: 2

Escenarios de aplicación

Maniobras Tácticas Militares: Los tres modelos permiten el movimiento rápido de tropas y equipo: el HZ21 para zanjas secas estrechas, el HZ24 para canales medianos y el HZ26 para ríos pequeños y anchos. El despliegue de 10 minutos minimiza la exposición del convoy al fuego enemigo, mientras que la carga de 60 toneladas permite el transporte de vehículos blindados.

Rescate de emergencia posterior a un desastre: establece rápidamente pasajes temporales sobre pequeños ríos dañados por inundaciones o brechas secas creadas por terremotos; permite que los vehículos de rescate (ambulancias, camiones de bomberos) y los convoyes de socorro lleguen rápidamente a las áreas afectadas, con una operación de 2 operadores adecuada para equipos de rescate con poco personal.

Reparación de emergencias en carreteras: sirve como reemplazo temporal de pasos elevados de carreteras o puentes de ríos pequeños dañados: la movilidad de 80 km/h permite un despliegue rápido en lugares de accidentes, mientras que la configuración en 10 minutos reduce la interrupción del tráfico para vehículos civiles.

Acceso de emergencia a áreas rurales: proporciona un cruce temporal para comunidades rurales aisladas por inundaciones estacionales de ríos o caminos arrasados: HZ21/HZ24 se ajustan a estrechos espacios rurales, HZ26 se adapta a ríos más anchos de las aldeas, lo que garantiza el acceso a suministros médicos y alimentos.

Soporte y servicio

Personalización específica del modelo: ofrece actualizaciones personalizadas para cada modelo, como chasis anticongelante para regiones frías (para HZ21/HZ24/HZ26), protección contra el polvo del desierto (para zonas áridas) o interfaces de comunicación de estándar militar (para coordinación táctica).

Capacitación para dos operadores: brinda capacitación en el lugar para equipos de 2 personas, que cubre el posicionamiento del vehículo, el montaje/recuperación con una sola llave, el mantenimiento del chasis y la resolución de problemas de emergencia (por ejemplo, componentes del puente atascados).

Repuestos exclusivos del modelo: suministra repuestos específicos para cada modelo (por ejemplo, conectores de rampa del HZ26, piezas hidráulicas compactas del HZ21) y ofrece kits de mantenimiento portátiles para reparaciones en campo.

Certificación de cumplimiento: ofrece informes de pruebas de carga (validación de carga rastreada de 60 t), datos de rendimiento de velocidad (prueba de chasis de 80 km/h) y certificados de operación de emergencia, cumpliendo con los estándares de adquisición militar y gestión de emergencias civiles.
