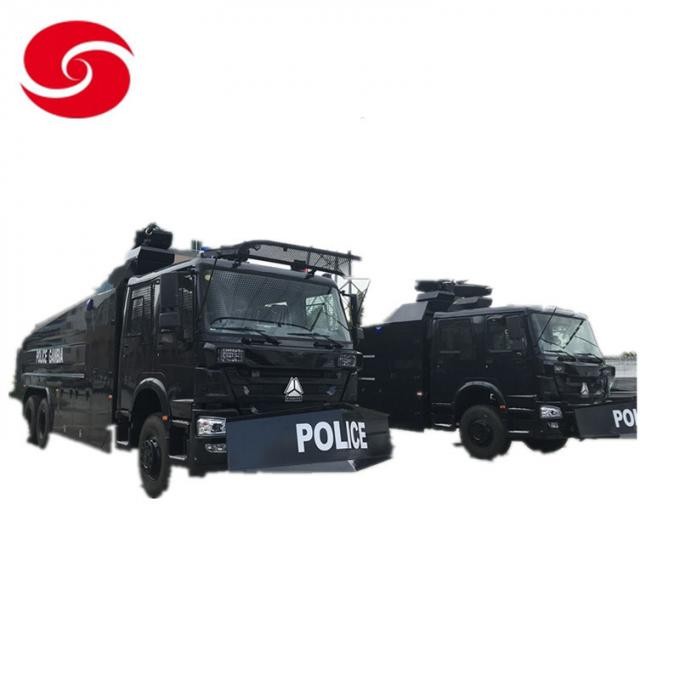

Vehículo de la Policía Militar de Oriente Medio usado con cañón de agua (parte superior, inferior y lateral)

1. El cañón de agua antidisturbios es una nueva generación de vehículos especiales antidisturbios de nuestra empresa. Cuenta con funciones antidisturbios y de autoprotección impecables, lo que lo convierte en la opción preferida para dispersar a los manifestantes sin causar daños físicos permanentes. Este vehículo está incluido en el catálogo de producción de vehículos del Ministerio de Industria y Tecnología de la Información de la República Popular China. Ha sido equipado en departamentos de policía armada de toda China y exportado a países extranjeros.

2. Introducción del chasis:

El chasis para vehículos HOWO es la producción más reciente de China National Heavy Duty Truck Group Corp., Ltd., empresa líder en la industria nacional de camiones pesados ​​en tecnología, comodidad y diseño orientado al usuario. Sus ventajas son las siguientes:

2.1. Dispositivo de amortiguación de suspensión neumática en cabina: Adopte un dispositivo de amortiguación de suspensión neumática flotante de cuatro puntos de creación original nacional, de nivel superior mundial, que tiene la mejor amortiguación en cualquier condición de la carretera.
2.2. Comodidad de conducción: La cabina de inmersión es lujosa y cómoda. El volante está hecho de plástico. Ofrece un tacto agradable y se puede ajustar hacia arriba y hacia abajo. El índice de comodidad de conducción y resistencia a la fatiga humana es el más alto y cumple con los estándares internacionales según expertos nacionales.
2.3. Espejo retrovisor: De acuerdo con el diseño comparado con el tipo de vehículo avanzado extranjero, el espejo retrovisor grande, el espejo retrovisor del lado derecho y el espejo frontal tienen una visión amplia que permite al conductor dominar completamente la situación de conducción.
2.4. Aire acondicionado: El aire acondicionado está equipado con un dispositivo de control eléctrico que puede ajustar la temperatura automáticamente.
2.5. Estabilidad ante vuelcos laterales: En la medida permitida por las regulaciones, se ha ampliado la distancia entre centros de las ruedas de los ejes delantero y trasero, lo que mejora efectivamente la capacidad antivuelco del vehículo.
2.6. Sistema de filtro de aire de dos etapas: Reduce eficazmente el desgaste del motor y permite una vida útil de 800.000 millas, especialmente en condiciones de funcionamiento adversas.
2.7. Potencia: Adopte un motor de 213kw que tiene un impulso potente entre el tipo de vehículo de serie similar.
2.8. Transmisión: Elija una transmisión sincronizada por correa ZF de nueve cambios. Entre los chasis de tipo similar, ofrece una mayor comodidad para los cambios de marcha, una mejor transmisión de potencia y una mayor vida útil del sistema de propulsión.
2.9. Ruido: El sistema de eliminación de ruido creado originalmente hace que el efecto de eliminación alcance el estándar de camiones pesados ​​de primer nivel internacional.

3. Sistema antidisturbios:

3.1. Sistema de energía hidráulica:

1. Cañón de agua: 2 cañones de agua antidisturbios controlados eléctricamente por CC
Alcance máximo: 70 m
Alcance efectivo: 40 m
Estilo de disparo: pulverización continua y pulsada
Medio: Colorante, solución de gas, agua limpia.
Estilo de control: Control eléctrico remoto

1) El cañón de agua puede rociar de forma continua y por pulsos. Mediante el disparo de colorante y solución de gas, puede dispersar a los manifestantes a larga distancia. Su índice de rendimiento es líder entre sus homólogos internacionales.
2) El cuerpo principal del cañón de agua fue desarrollado por nuestra empresa y reconocidos expertos en energía hidráulica de nuestro país, y cuenta con propiedad intelectual independiente. El cañón y la boquilla del cañón de agua fueron diseñados y producidos por un fabricante especializado designado de EE. UU. Utilizamos marcas reconocidas tanto nacionales como internacionales como componentes clave.
3) Se instala una luz de cañón en el cañón para lograr un combate en cualquier clima.
Disparar agua a 70 m Empuje el recipiente de aceite hacia abajo en el rango efectivo

2. Bomba de agua: Se utiliza una bomba de agua especial de alta calidad y gran capacidad, utilizada en la industria aeroespacial nacional. Ofrece alta eficiencia, es compacta y ligera.
Los puntos de operación del sistema están estrictamente calculados y probados para garantizar que el sistema funcione de manera constante; el índice del monitor es claro y garantiza que las funciones del cañón de agua sean creíbles y constantes.

3. Tanque de agua: Fabricado con una pieza electrolítica de alta resistencia a la corrosión. Su pared interior está pintada con pintura epoxi impermeable rica en zinc, utilizada en barcos.
La capacidad estándar del tanque de agua es de 10T, lo que puede satisfacer la necesidad de un lugar antidisturbios.
Se instala un equipo especial dentro del tanque de agua para disminuir el impacto causado por el agua durante la conducción.
Tiene una ventana de techo, lo que lo hace conveniente para el mantenimiento.
El puerto de desbordamiento, el puerto de emisión de aire y el medidor de nivel de agua electrónico están instalados en el tanque de agua.
En el tanque de agua están instaladas válvulas de entrada y salida con red de filtrado.
Estilo de llenado de agua: conectado a la boca de incendios o utilizando bomba de agua.

4. Medidor de nivel de líquido de inducción electromagnética: El medidor de nivel de líquido de inducción electromagnética es desarrollado independientemente por nuestra empresa y tiene las características de anticorrosión, alta precisión, respuesta rápida y buena confiabilidad.

5. Válvula: Adopte una válvula industrial reforzada con un dispositivo de sellado mejorado y un sensor de nivel para garantizar que el cañón de agua funcione de manera constante.
3.2 Solución de gas, colorante: Al añadir el sistema de mezcla al sistema antidisturbios hidráulico, se puede añadir al agua el colorante y la solución de gas con una velocidad precisa. Esto crea una potente niebla de gas o de color que dispersa rápidamente a los alborotadores. El sistema de mezcla consta de un mezclador, válvulas de control y un tanque de aditivos.

1) El sistema de mezcla volumétrica, basado en la asimilación de productos similares nacionales e internacionales, es de desarrollo independiente y fabricación profesional. Ofrece una velocidad de mezcla constante y un buen rendimiento de sellado.
2) Según las necesidades prácticas en el lugar, el dispositivo de control remoto en la cabina de operación puede elegir el medio adecuado que puede mejorar en gran medida la eficiencia y la capacidad de manejo del vehículo cañón de agua.
3) Tanque de aditivos: Tres tanques de acero inoxidable de 100 L cada uno, llenos de colorante, gas lacrimógeno CS y solución de espuma tipo B. El tanque de gas lacrimógeno cuenta con un interruptor de sellado automático que evita la volatilización de la solución.

3.3 Pala hidráulica: Se instala una pala hidráulica en forma de V en la parte delantera del vehículo; puede eliminar eficazmente los obstáculos en la carretera.

1) La pala está diseñada para ser liviana y puede eliminar obstáculos de más de 1000 kg.
2) La pala hidráulica puede moverse hacia arriba y hacia abajo y ajustar su altura según la situación práctica.
3)La pala está controlada remotamente por el conductor.

4. Sistema de autoprotección

4.1. Sistema de protección contra pulverizaciones: El vehículo cuenta con 10 pulverizadores de alta presión que pulverizan agua limpia y una solución de gas lacrimógeno. La niebla de gas lacrimógeno dispersa eficazmente a los alborotadores que se acercan al vehículo.
4.2. Protección autoextinguible: El vehículo cuenta con 12 pulverizadores en la parte superior e inferior. El vehículo se autoextingue rociando agua limpia y solución de espuma para evitar daños causados ​​por la gasolina.
4.3. Protección contra niebla de gas lacrimógeno: Los proyectiles de gas lacrimógeno controlados a distancia están montados en la parte delantera y trasera del vehículo. Estos proyectiles impiden eficazmente que los alborotadores se acerquen al vehículo y lo protegen para que pueda abandonar el lugar del incidente de forma segura.
4.4. Redes de protección para los cristales y faros: Los cristales y faros del vehículo deben estar protegidos por redes de acero. La red de protección del parabrisas delantero es de tipo abatible integral. Su inclinación y posicionamiento se controlan a distancia desde la cabina de conducción hidráulica.

4.5. Máscara de gas: Equipado con 4 juegos de máscaras de gas militares que se utilizan para la autoprotección cuando se rocían soluciones de gas en el lugar del disturbio para proteger la seguridad de los miembros del combate.

5. Sistema de control:

5.1 Panel de control del cañón de agua: Configure el panel de control del cañón de agua para controlar la dirección y el disparo. El panel de control se encuentra en el tablero, frente al asiento del copiloto, y es controlado por este. La posición de los cañones se muestra con precisión en el monitor instalado en el panel de control. El ángulo de disparo se controla con precisión mediante el joystick de control para garantizar un disparo preciso. El monitor y el medidor de presión de agua están instalados en el panel de control para supervisar el estado del sistema de agua.

5.2 Sistema de control centralizado: Todos los equipos del vehículo se controlan remotamente de forma eléctrica. El sistema de control está compuesto por un PLC Siemens, una pantalla táctil, un programa de control y elementos de control. Sus funciones son fiables y su manejo es sencillo.

1) El sistema de control está diseñado con una estructura modular. Presenta líneas claras y un diseño práctico. Su mantenimiento es sencillo.
2) Las relaciones lógicas entre estos equipos se controlan mediante programas de software. Esto ahorrará muchos relés, simplificará las líneas y mejorará la fiabilidad del sistema.
3) El nivel del agua y de otros líquidos se puede visualizar en la pantalla táctil. Cuando alguno de los niveles esté por debajo del nivel de alerta, el sistema emitirá una advertencia y mostrará el nivel del tanque en la pantalla táctil.
4) Las condiciones de funcionamiento del cañón de agua y otros sistemas de pulverización están controladas por PLC.
5)La alternancia entre las funciones del cañón de agua y otros sistemas de pulverización se realiza mediante el PLC.

6. Sistema de alerta
6.1 Luz de alarma y advertencia: Se instalan luces de advertencia cilíndricas de dos tonos en la parte superior delantera y trasera del vehículo. Alarma dividida, dos altavoces de 150 W.
6.2 Rociado de apariencia: Rocíe y pegue las insignias policiales de acuerdo con el vehículo policial tipo 2004.

7. Sistema auxiliar (sistema seleccionable)
7.1 Sistema de transmisión: Equipado con reproductor de DVD, utilice el amplificador de potencia y el altavoz de la alarma para hablar al exterior y reproducir el disco. Modo DVD: JVC KD-DV4388.

7.2 Sistema de monitoreo: Consta de una cámara SONY FCB-EX1000P35* con zoom óptico, un protector de cámara YAAN YA4512 con limpiador, un teclado de control YAAN YA2030, una pantalla LCD plegable OM1701B y un grabador de video Dahua DH-BAV1202S (con disco duro de 250 GB), etc. Monitorea el punto a 360° sin zonas muertas. El sistema muestra la imagen del punto en la pantalla LCD y almacena el video en el disco duro.
7.3 Sistema de suministro de energía: El sistema de suministro de energía, que está compuesto por una batería y un inversor de onda sinusoidal, proporciona energía a los equipos del vehículo.

8. Accesorios en el vehículo:

Además de las herramientas de mantenimiento del vehículo, el vehículo con cañón de agua agrega las siguientes herramientas y equipos especiales:

1,4 tubos de succión: 2 m/pieza; 2, un filtro de agua:
3, una llave inglesa tipo media luna: 4, un juego de mangueras: DN65;
5, un juego de conjunción contra incendios; 6, una llave para hidrante contra incendios:
7,4 máscaras de gas militares; 8,1 barril de solución de gas;
9,4 proyectiles de gas lacrimógeno de combustión CS de encendido eléctrico

9. una especificación del vehículo (manual de mantenimiento incluido); una especificación del chasis; certificación del vehículo y del chasis; un manual de mantenimiento del chasis; especificación del vehículo y de los equipos relacionados.
