Cañón de agua antidisturbios turborreactor de 14000 l

Esquema técnico del vehículo cañón de agua antidisturbios CXXM ZY5251GFB1

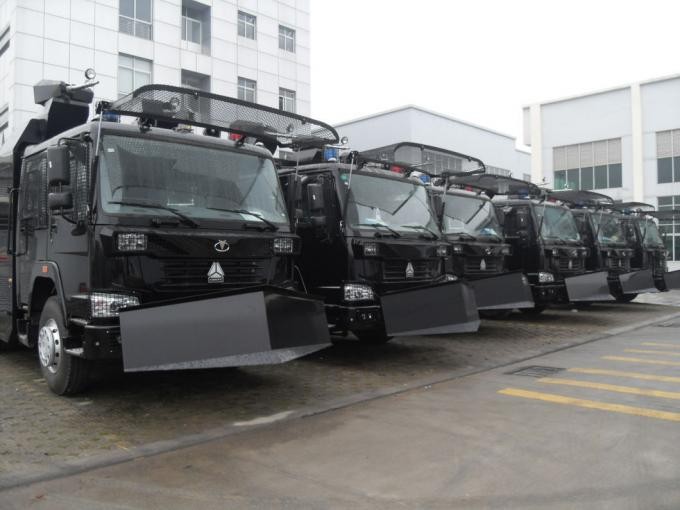

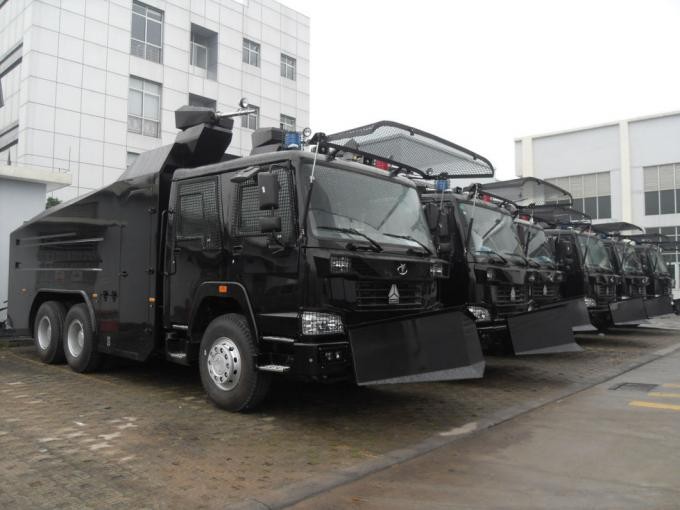

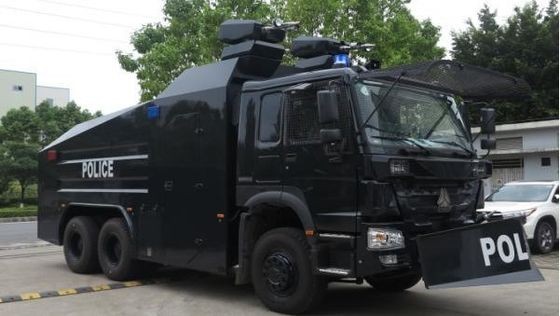

Cañón de agua antidisturbios CXXM ZY5251GFB1 Este vehículo es una nueva generación de vehículos antidisturbios especiales de nuestra empresa. Cuenta con funciones antidisturbios y de autoprotección impecables, lo que lo convierte en la opción preferida para dispersar a manifestantes sin causar daños físicos permanentes. Este vehículo está incluido en el catálogo de producción de vehículos del Ministerio de Industria y Tecnología de la Información de la República Popular China. Ha sido equipado por la policía armada de toda China y exportado a otros países.

1. Parámetros técnicos principales del vehículo:

2. Introducción del chasis:
El chasis para vehículos HOWO es la producción más reciente de China National Heavy Duty Truck Group Corp., Ltd., empresa líder en la industria nacional de camiones pesados ​​en tecnología, comodidad y diseño orientado al usuario. Sus ventajas son las siguientes:

2.1. ADispositivo de amortiguación de suspensión infrarroja en la cabinain: Adopte un dispositivo de amortiguación de suspensión neumática flotante de cuatro puntos de creación original nacional, de nivel superior mundial, que tiene la mejor amortiguación en cualquier condición de la carretera.
2.2. Dcomodidad al conducir: La cabina de buceo es lujosa y cómoda. El volante está hecho de plástico. Ofrece una agradable sensación al tacto y se puede ajustar verticalmente. Su comodidad de conducción y su índice de resistencia a la fatiga han sido evaluados como los más altos y cumplen con los estándares internacionales según expertos nacionales.
2.3. Respejo retrovisor: De acuerdo con el diseño comparado con el tipo de vehículo avanzado extranjero, el espejo retrovisor grande, a la derecha El espejo lateral y el espejo frontal tienen una visión amplia que permite al conductor dominar completamente la situación de conducción.
2.4. Aire acondicionado: El aire acondicionado está equipado con un dispositivo de control eléctrico que puede ajustar la temperatura automáticamente.
2.5. Estabilidad en volteretas laterales: En la medida en que lo permiten las regulaciones, se ha ampliado la distancia entre centros de las ruedas de los ejes delantero y trasero, lo que mejora efectivamente la capacidad antivuelco del vehículo.
2.6. Sistema de filtro de aire de dos etapas: Disminuye eficazmente el desgaste del motor y hace que el kilometraje de revisión del motor sea de 800000 millas, especialmente en malas condiciones de trabajo.
2.7. Ppoder:Adopte un motor de 213 kW que tiene una potente transmisión. entre los vehículos de tipo serial similar.
2.8. Ttransmisión:Elija una transmisión sincronizada por correa ZF de nueve cambios. Con chasis similares, ofrece un cambio de marchas cómodo y una buena transmisión de potencia, lo que prolonga eficazmente la vida útil del sistema de propulsión.
2.9. NOise:Eliminación de ruido creada originalmente El sistema produce el efecto de eliminación Alcanzar el estándar internacional de camiones pesados ​​de primer nivel.

3. Asistema antidisturbios:
3.1. Wenergía del agua sistema:
1. Wcañón de agua: 2 cañones de agua antidisturbios controlados eléctricamente por CC
Máx. alcance: 70 m
Alcance efectivo: 40 m
Estilo de disparo: pulverización continua y pulsada
Medio: Colorante, solución de gas, agua limpia.
Estilo de control: Control eléctrico remoto
1)El cañón de agua puede rociar de forma continua y por pulsos. Mediante el disparo de colorante y solución de gas, puede dispersar a los manifestantes a larga distancia. Su índice de rendimiento es líder entre sus homólogos internacionales.
2) El El cuerpo principal del cañón de agua fue desarrollado por nuestra empresa y reconocidos expertos en energía hidráulica de nuestro país, y cuenta con propiedad intelectual independiente. El cañón y la boquilla del cañón de agua fueron diseñados y producidos por un fabricante especializado designado en EE. UU. Utilizamos marcas reconocidas tanto nacionales como internacionales como componentes clave.
3)A La luz del cañón está instalada en el cañón para lograr un combate en cualquier clima.
Disparar agua a 70 m Empuje el recipiente de aceite hacia abajo en el rango efectivo
2. Bomba de agua:Se utiliza una bomba de agua especial de alta calidad y gran capacidad, utilizada en la industria aeroespacial nacional. Ofrece alta eficiencia, es compacta y ligera.
Los puntos de operación del sistema están estrictamente calculados y probados para garantizar que el sistema funcione de manera constante; el índice del monitor es claro y garantiza que las funciones del cañón de agua sean creíbles y constantes.
3. Tanque de agua:Es Hecho de pieza electrolítica Alta resistencia a la corrosión. Su pared interior está pintada con pintura epoxi impermeable rica en zinc, utilizada en barcos.
La capacidad estándar del tanque de agua es de 10T, lo que puede satisfacer la necesidad de un lugar antidisturbios.
Se instala un equipo especial dentro del tanque de agua para disminuir el impacto causado por el agua durante la conducción.
Tiene una ventana de techo, lo que lo hace conveniente para el mantenimiento.
El puerto de desbordamiento, el puerto de emisión de aire y el medidor de nivel de agua electrónico están instalados en el tanque de agua.
Válvulas de admisión y salida con red filtrante están instalados en el tanque de agua.
Estilo de llenado de agua: conectado a la boca de incendios o utilizando bomba de agua.
4. Inducción electromagnética indicador de nivel de líquido:El El medidor de nivel de líquido de inducción electromagnética es desarrollado independientemente por nuestra empresa y tiene las características de anticorrosión, alta precisión, respuesta rápida y buena confiabilidad.
5. Valve: Adopte una válvula industrial reforzada con un dispositivo de sellado mejorado y un sensor de nivel para garantizar que el cañón de agua funcione de manera constante.
3.2 Solución de gas, coloración del tinte: Al añadir el sistema de mezcla al sistema antidisturbios hidráulico, se puede añadir colorante y solución gaseosa al agua con una velocidad precisa. Esto crea una potente niebla de gas o de color que dispersa rápidamente a los alborotadores. El sistema de mezcla consta de un mezclador, válvulas de control y un tanque de aditivos.
1)El sistema de mezcla volumétrica, basado en la asimilación de productos similares nacionales e internacionales, es de desarrollo independiente y fabricación profesional. Ofrece una velocidad de mezcla constante y un excelente rendimiento de sellado.
2)De acuerdo con las necesidades prácticas en el lugar, el dispositivo de control remoto en la cabina de operación puede elegir el medio adecuado que puede mejorar en gran medida la eficiencia y la capacidad de manejo del vehículo cañón de agua.
3) Tanque de aditivos: Tres tanques de acero inoxidable de 100 L cada uno, llenos de colorante, gas lacrimógeno CS y solución de espuma tipo B. El tanque de gas lacrimógeno cuenta con un interruptor de sellado automático que evita la volatilización de la solución.

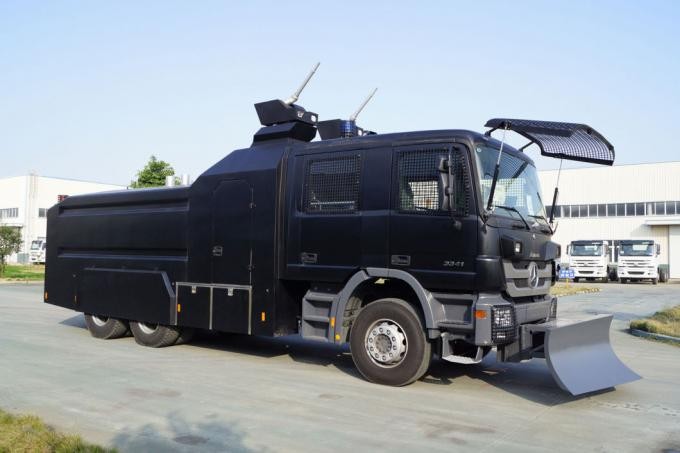

3.3 Pala hidráulica:Una pala hidráulica en forma de V está instalada en la parte delantera del vehículo; puede eliminar eficazmente el obstáculo en la carretera.
1) La pala está diseñada para ser liviana y puede eliminar obstáculos de más de 1000 kg.
2)La pala hidráulica puede moverse hacia arriba y hacia abajo y ajustar su altura según la situación práctica.
3)La pala está controlada remotamente por el conductor.

4. Sistema de autoprotección
4.1. Ssistema de protección de oración:Hay Diez pulverizadores de alta presión alrededor de la carrocería del vehículo, capaces de rociar agua limpia y una solución de gas lacrimógeno. La niebla de gas lacrimógeno dispersa eficazmente a los alborotadores que se acercan al vehículo.
4.2. Protección autoextinguible: El vehículo cuenta con 12 pulverizadores en la parte superior e inferior. El vehículo se autoextingue rociando agua limpia y solución de espuma para evitar daños causados ​​por la gasolina.
4.3. Protección contra niebla de gas lacrimógenoLos proyectiles de gas lacrimógeno controlados a distancia están montados en la parte delantera y trasera del vehículo. Estos proyectiles impiden eficazmente que los alborotadores se acerquen al vehículo y lo protegen para que pueda abandonar el lugar del incidente de forma segura.
4.4. Pred de proteccións de los vasos y las luces:Los vidrios de las ventanas y los faros del vehículo deberán estar protegidos por redes de acero. La red de protección del parabrisas delantero es de tipo giratorio integral. Su inclinación y posicionamiento se controlan a distancia desde la cabina de conducción hidráulica.

4.5. Máscara de gas:Equiparse con 4 juegos de máscaras de gas militares que se utilizan para la autoprotección cuando se rocían soluciones de gas en el lugar del disturbio para proteger la seguridad del combate. miembros.
5. Sistema de control:
5.1 Ccontrol junta de cañón de agua: Configurar Mesa de control del cañón de agua para controlar la dirección y el disparo del cañón de agua. La mesa de control Se ubica en el tablero, frente al asiento del copiloto, y es controlado por este. La posición de los cañones se puede visualizar con precisión en el monitor instalado en la mesa de control. El ángulo de disparo se controla con precisión mediante el joystick para garantizar la precisión. Disparo. El monitor de agua y el medidor de presión de agua están instalados en la mesa de control. para monitorear el estado de funcionamiento del sistema de agua.
5.2 Csistema de control centralizado:Todos los equipos del vehículo se controlan eléctricamente a distancia. El sistema de control está compuesto por un PLC Siemens, una pantalla táctil, un programa de control relacionado y elementos de control. Sus funciones son fiables y su manejo es sencillo.
1)El sistema de control está diseñado con una estructura modular. Presenta líneas claras y un diseño práctico. Su mantenimiento es sencillo.
2)Las relaciones lógicas entre estos equipos se controlan mediante programas de software. Esto ahorrará muchos relés, simplificará las líneas y mejorará la fiabilidad del sistema.
3)Agua El nivel de líquido y otros niveles se pueden visualizar en la pantalla táctil. Cuando uno de los niveles esté por debajo del nivel de alerta, el sistema avisará y mostrará el nivel de alerta en la pantalla táctil.
4)Las condiciones de funcionamiento del cañón de agua y otros sistemas de pulverización están controladas por PLC.
5)La alternancia entre las funciones del cañón de agua y otros sistemas de pulverización se realiza mediante el PLC.
6. Sistema de alerta
6.1 Aluz de alarma y advertencia: Luces de advertencia cilíndricas bitono con destellos instaladas en la parte superior delantera y trasera del vehículo. Alarma dividida y dos altavoces de 150 W.
6.2 Apulverización de apariencia:Pintar con aerosol y pegar insignias policiales acordes al vehículo policial tipo 2004.
7. Sistema auxiliar(sistema seleccionable)
7.1 Bsistema de transmisión por carretera:Equipado con reproductor de DVD, utiliza el amplificador de potencia y el altavoz de la alarma para hablar al exterior y reproducir el disco. Modo DVD: JVC KD-DV4388.

7.2 Msistema de monitoreo: Incluye una cámara SONY FCB-EX1000P35* con zoom óptico, un protector de cámara YAAN YA4512 con limpiador, un teclado de control YAAN YA2030, una pantalla LCD plegable OM1701B y un grabador de video Dahua DH-BAV1202S (con disco duro de 250 GB), entre otros. Monitorea el punto a 360° sin zonas muertas. El sistema muestra la imagen del punto en la pantalla LCD y almacena el video en el disco duro.
7.3 Psistema de suministro de energía:El sistema de suministro de energía, compuesto por una batería y un inversor de onda sinusoidal, proporciona energía a los equipos del vehículo.
8. AAccesorios en el vehículo:
Además de las herramientas de mantenimiento del vehículo, el vehículo con cañón de agua agrega las siguientes herramientas y equipos especiales:
1,4 tubos de succión: 2 m/pieza; 2, un filtro de agua:
3, una llave inglesa tipo media luna: 4, un juego de mangueras: DN65;
5, un conjunto de conjunción contra incendios; 6, una llave para boca de incendios:
7,4 máscaras de gas militares; 8,1 barril de solución de gas;
9,4 proyectiles de gas lacrimógeno de combustión CS de encendido eléctrico
10, una especificación del vehículo (manual de mantenimiento involucrado); una especificación del chasis; certificación del vehículo y del chasis; un manual de mantenimiento del chasis; Especificación del vehículo y equipos relacionados.
